Przypadki aplikacji, zalety i wybór konstrukcji kondensatorów cienkimi w falownikach fotowoltaicznych

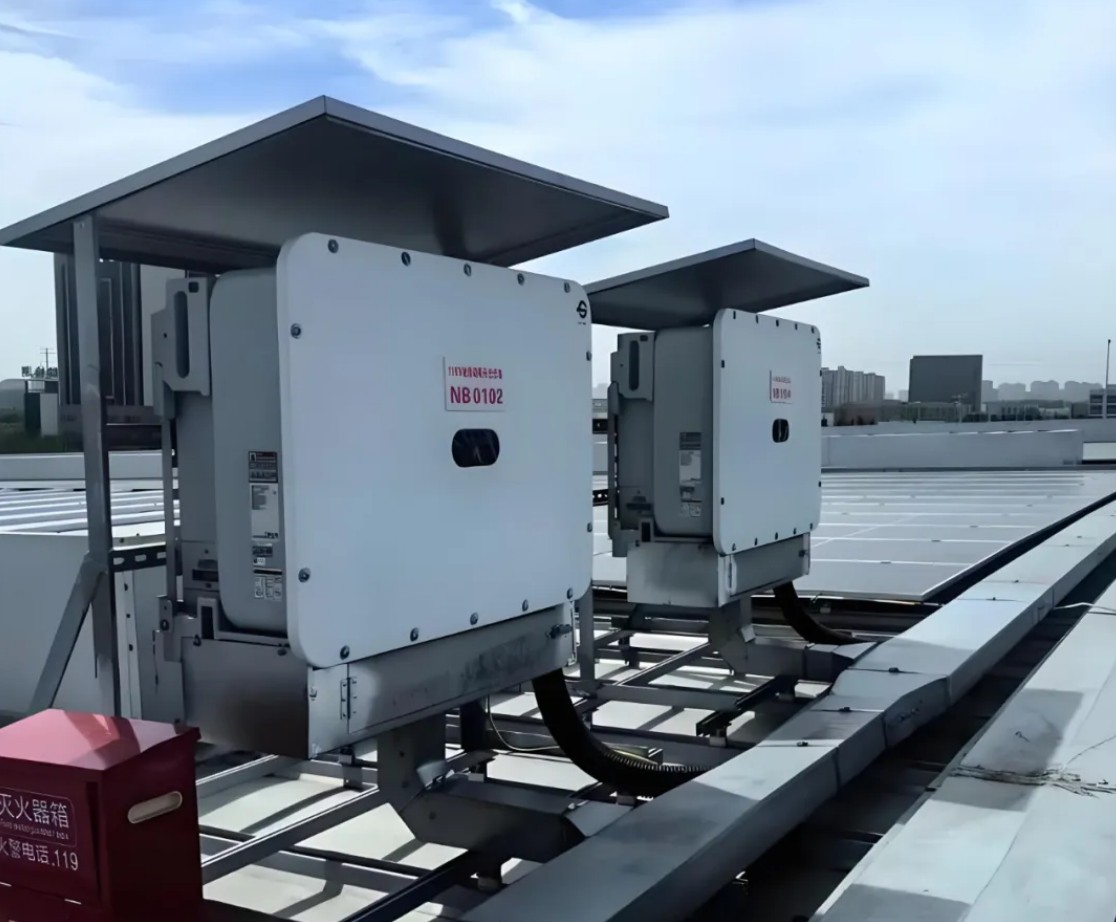

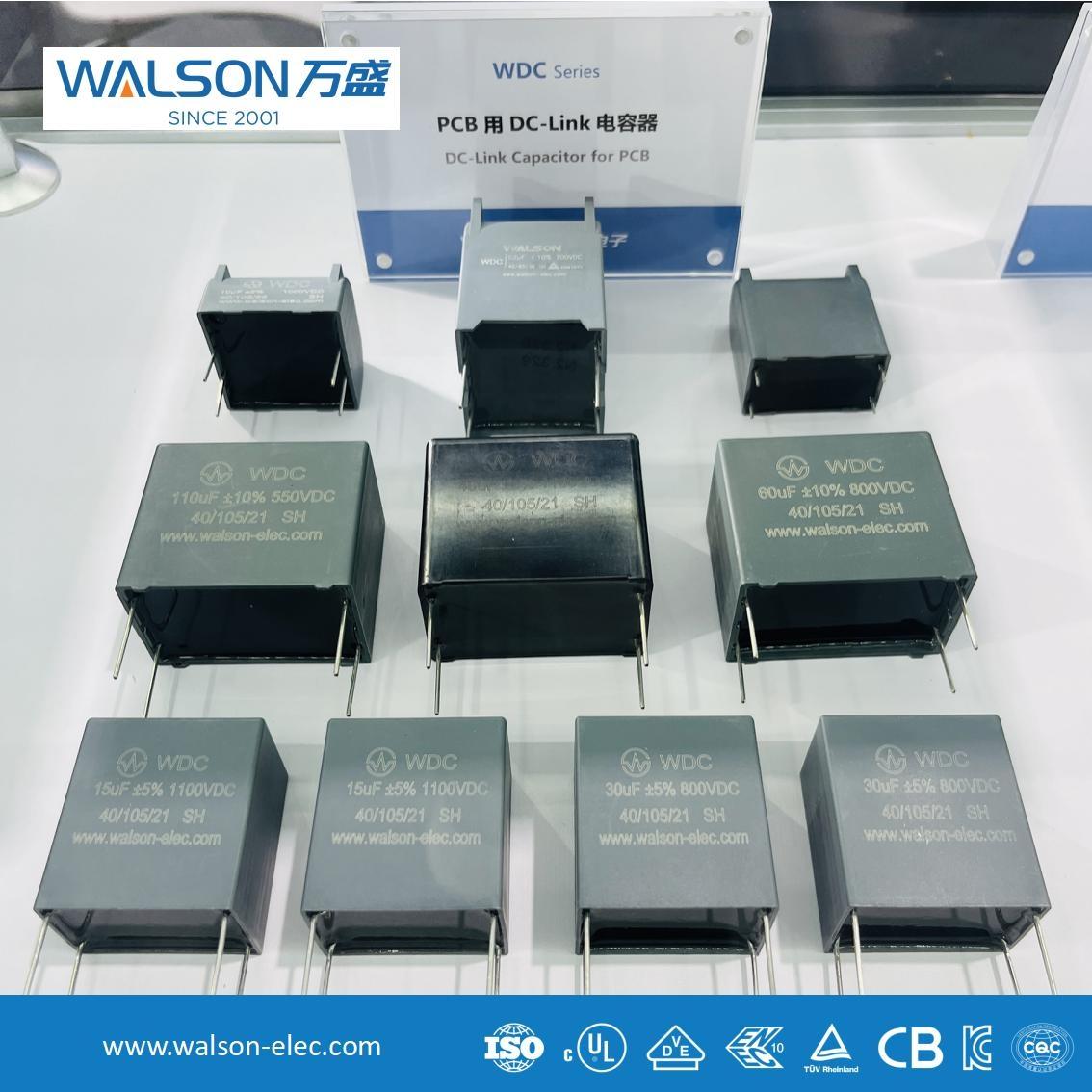

Kondensatory filmowe mają kluczowe znaczenie w falownikach fotowoltaicznych, szczególnie do obsługi prądów wysokiej falistości. Przykładem jako przykładowy falownik o 100 kW, kondensator DC-Link musi wytrzymać maksymalny prąd falowy 220A (w warunkach o niskim napięciu, pełnej mocy). Aby zapewnić niezawodność, projekt wymaga marginesu, a rzeczywista zdolność prądu tętnienia przekracza 300A.

Wartość pojemności ma minimalny wpływ na napięcie magistrali. Na przykład przy częstotliwości przełączania 5 kHz fluktuacje napięcia (ΔV) są znikome nawet przy różnej pojemności. Zatem nacisk nie kładza się na pojemności, ale na zdolności prądu tętnienia kondensatora. ESR (równoważna oporność serii) kondensatorów folii jest kluczowym parametrem - niski ESR umożliwia wyższy prąd falowy i zmniejsza liczbę potrzebnych równoległych kondensatorów. Na przykład kondensator 420 μF/1100 V z ESR wynoszącym 1,2 MΩ ma ocenę pojedynczą jednostkową 60A (w 70 ° C), a pięć równoległych jednostek może spełniać wymaganie 300A.

Kontrola temperatury jest równie ważna. Temperatura rdzenia musi pozostać poniżej 85 ° C (o temperaturze przypadku 70 ° C), aby zapewnić długowieczność i wydajność. Dzięki optymalizacji ESR i konstrukcji termicznej liczba jednostek równoległych można zminimalizować, zmniejszając koszt i rozmiar. Podsumowując, podstawowymi kryteriami kondensatorów DC-Link w falownikach fotowoltai
