Kondensator tłumiący serii WSL dla IGBT (zaciski z końcówkami) Kondensator tłumiący serii WSL dla IGBT (zaciski z końcówkami)
  • Kondensator tłumiący serii WSL dla IGBT (zaciski z końcówkami)
  • Kondensator tłumiący serii WSL dla IGBT (zaciski z końcówkami)

Kondensator tłumiący serii WSL dla IGBT (zaciski z końcówkami)

Cechy:
Odporna na wysoką temperaturę folia PP jako dielektryk, bez indukcyjnej struktury uzwojenia
Obudowa z tworzywa sztucznego odporna na rozpuszczalniki, zalana żywicą przewodzącą ciepło
Niska równoważna rezystancja szeregowa i zdolność wytrzymywania wysokiego prądu tętniącego
Jest w stanie wytrzymać wpływ wysokiego prądu szczytowego
Niska utrata pojemności, niska indukcyjność własna, niska temperatura wewnętrzna
Długa żywotność, wyjątkowe właściwości zmniejszające palność (poziom UL94V-0)
Skontaktuj Się Z Nami Pobierz PDF

Share:

Poprzedni：Kondensator tłumiący/rezonansowy serii WST (typ osiowy)Następny：Kondensator tłumiący serii WSC do IGBT do PCB
Typowe aplikacje ：
Powszechnie stosowane w obwodach wysokiego napięcia i wysokiej częstotliwości, szczególnie odpowiednie dla obwodu IGBT 3

DANE TECHNICZNE

Norma odniesienia GB/T 17702 (IEC 61071)
Kategoria klimatyczna 40/105/56
Temperatura znamionowa 85 ℃
Temperatura robocza -40 ~ 105 ℃
Normalne napięcie ONZ 630/850/1000/1200/1600/2000/2500/3000 V prądu stałego 420/450/500/600/650/700/725/750 V prądu przemiennego
Tolerancja pojemności ±5%（J）±10%（K）
Dowód napięcia 1,5 U N (10 s)
RIns Rezystancja izolacji C N ≤0,33μF: ≥15000MΩ C N > 0,33 μF: ≥5000 s (20 ℃ 100 V prądu stałego, 1 min)
współczynnik rozproszenia tanδ ≤0,0005 (1 kHz, 20 ℃)
tEL Oczekiwany czas życia 100 000 godzin @ U N , Θ hs = 70 ℃

Wymiary (mm)

CN
(µF)
W
(mm) 		H
(mm) 		T
(mm)
L S
(nH)
dV/dt
(V/μs)
ESR
@100 kHz
(mΩ)
I maks
(A)
notatka
630 V prądu stałego (420 V prądu przemiennego) 0.68 37 25 15 23 900 5 9
1 37 30 16 23 900 5 12
1.5 37 34 20 23 900 4.5 17
22 42 40 20 29 600 4 18.5
3.3 42 44 24 29 600 3.5 20
4.7 42 45 30 29 600 3.5 23
6 42 43 42 29 600 3 25
7 57 45 30 33 360 2.5 25
9 57 50 35 33 360 2.5 29
850 V prądu stałego (450 V prądu przemiennego) 0.47 37 25 15 23 1200 5 9
0.68 37 30 16 23 1200 5 12
1 37 34 20 23 1200 5 14
1.5 37 34 20 23 1200 5 18
1.5 42 40 20 29 750 4.5 18.5
2.2 42 40 20 29 750 4.S 19.5
3.3 42 45 30 29 750 4.5 21.5
4.7 57 45 30 33 450 4 24.5
6 57 50 35 33 450 4 26
1000 V prądu stałego (500 V prądu przemiennego) 0.47 37 25 15 23 1300 5 9
0.68 37 30 16 23 1300 S 10.5
1 37 34 20 23 1300 4.5 15
1.5 42 40 20 29 850 4.5 16
2.2 42 44 24 29 850 4 20
3.3 42 43 42 29 850 4 22
3.3 57 45 30 33 500 4 20
4.7 57 50 35 33 500 4 22
1200 V prądu stałego (600 V prądu przemiennego) 0.33 37 25 15 23 1500 4.5 9
0.47 37 30 16 23 1500 4.5 11
0.68 37 34 20 23 1500 4.5 12.5
1 42 40 20 29 950 4 16
1.5 42 44 24 29 950 4 19.5
2.2 42 43 42 29 950 4 21
2.2 57 45 30 33 600 3.8 20
3.3 57 50 35 33 600 3.8 23
1600 V prądu stałego (650 V prądu przemiennego) 0.22 37 25 15 23 1900 6 8
0.33 37 30 16 23 1900 6 10
0.47 37 34 20 23 1900 5.5 14
0.68 42 40 20 29 1250 4 16
1 42 45 30 29 1250 4 19.5
1.5 42 43 42 29 1250 4 21
1.5 57 45 30 33 750 3.5 22
2 57 50 35 33 750 3.5 24
2000 V prądu stałego (700 V prądu przemiennego) 0.1 37 25 15 23 2300 8 7
0.15 37 25 15 23 2300 8 8.5
0.22 37 30 16 23 2300 6 10
0.33 37 34 20 23 2300 6 13
0.47 42 40 20 29 1300 4 15.5
0.68 42 44 24 29 1300 3.5 18.5
1 42 43 42 29 1300 3.5 21
1 57 45 30 33 850 4 24
1.5 57 50 35 33 850 4 24
2500 V prądu stałego (725 V prądu przemiennego) 0.068 37 25 15 23 3300 8.5 6.5
0.1 37 30 16 23 3300 8.5 8
0.15 37 34 20 23 3300 8 11
0.22 42 40 20 29 2100 4 14
0.33 42 44 24 29 2100 43.5 15.5
0.47 42 45 30 29 2100 3.5 18
0.68 42 43 42 29 2100 3.5 18.5
0.68 57 45 30 33 1200 3.5 19
1 57 50 35 33 1200 3.5 19.5
3000 V prądu stałego (750 V prądu przemiennego) 0.047 37 25 15 23 3500 8.5 7.5
0.068 37 30 16 23 3500 8 9
0.1 37 34 20 23 3500 7.5 10.5
0.15 37 34 20 23 3500 7 12
0.22 42 40 20 29 2100 5 13
33 42 45 30 29 2100 4.5 16.5
0.47 42 43 42 29 2100 4 18
0.47 57 45 30 33 1200 4 18.5
0.68 57 50 35 33 1200 4 19
Kliknij, aby zobaczyć

Pytanie? Sprawdź naszą odpowiedź.

  • JAK DŁUGO MOGĘ UZYSKAĆ ​​INFORMACJĘ ZWROTNĄ PO WYSYŁANIU ZAPYTANIA?

    Odpowiemy Ci w ciągu 12 godzin od dnia roboczego.

  • JESTEŚ BEZPOŚREDNIM PRODUCENTEM LUB FIRMĄ HANDLOWĄ?

    Posiadamy własną fabrykę, posiadamy również własny dział sprzedaży międzynarodowej. Wszystko produkujemy i sprzedajemy sami.

  • JAKIE PRODUKTY MOŻESZ OFEROWAĆ?

    Koncentrujemy się na kondensatorach foliowych.

  • DO JAKICH ZASTOSOWAŃ DOTYCZĄ TWOJE PRODUKTY?

    Nasze produkty znajdują zastosowanie w szerokim zakresie zastosowań, w tym w sprzęcie gospodarstwa domowego, zasilaczach, licznikach energii elektrycznej, oświetleniu, spawarkach, transporcie kolejowym, pojazdach elektrycznych, sieciach energetycznych, UPS/EPS, sprzęcie medycznym, falownikach fotowoltaicznych, konwerterach energii wiatrowej i więcej.

  • CZY MOŻESZ WYKONAĆ PRODUKTY NIESTANDARDOWE?

    Tak, jesteśmy ekspertami w tworzeniu niestandardowych produktów według rysunków lub próbek klientów.

O NAS

Koncentruje się na produkcji komponentów elektronicznych od 20 lat.

Walson Elektronika powstała w 2001, z ponad 20-letnim doświadczeniem w R&D, produkcja, sprzedaż i serwis kondensatorów foliowych. Niestandardowe Kondensator tłumiący serii WSL dla IGBT (zaciski z końcówkami) Producenci oraz Kondensator tłumiący serii WSL dla IGBT (zaciski z końcówkami) Fabryka

Zawsze stosujemy się do współpracy w zakresie zaawansowanej automatyzacji i industrializacji. firma nadal wprowadza krajowy i zagraniczny wybitny sprzęt produkcyjny, podczas gdy samodzielnie opracowane oprogramowanie do zarządzania produkcją, wspólne zarządzanie przedsiębiorstwem w celu naukowego i wydajnego działania, osiągnął 1 miliard/roczny przełom w zdolności produkcyjnej, i utrzymuje uporządkowany wzrost.

Walson Produkty elektroniczne objęły więcej branż, w tym nowa Energetyka i Energetyka, falowniki fotowoltaiczne, Oświetlenie LED, Sprzęt AGD i różne źródła zasilania oraz inne branże.

Przestrzeganie koncepcji innowacyjnej technologii, uczciwa obsługa i profesjonalna jakość, Walson Elektronika nieustannie popycha produkty kondensatorów i z pewnością stanie się pionierem w branży dzięki innowacyjnym zaletom.

Skontaktuj Się Z Nami
  • Przewodniczący – Zhenqiu An
    Przewodniczący – Zhenqiu An
  • Wiceprezes – Andrzej An
    Wiceprezes – Andrzej An
  • Salon u Walsona
    Salon u Walsona
  • Ściana Honorów Walsona
    Ściana Honorów Walsona
  • Hol w Walson
    Hol w Walson
  • Budynek Centrum Produkcyjnego
    Budynek Centrum Produkcyjnego
  • Centrum Produkcyjne
    Centrum Produkcyjne
  • WALSON
    WALSON
  • Siedziba główna
    Siedziba główna
  • Zespół Obsługi Klienta
    Zespół Obsługi Klienta
  • Projekt produktu
    Projekt produktu
  • Sala konferencyjna w Walson
    Sala konferencyjna w Walson
  • Salon w Walsonie
    Salon w Walsonie
  • Laboratorium Walsona
    Laboratorium Walsona
  • Laboratorium Walsona
    Laboratorium Walsona
  • Laboratorium Walsona
    Laboratorium Walsona

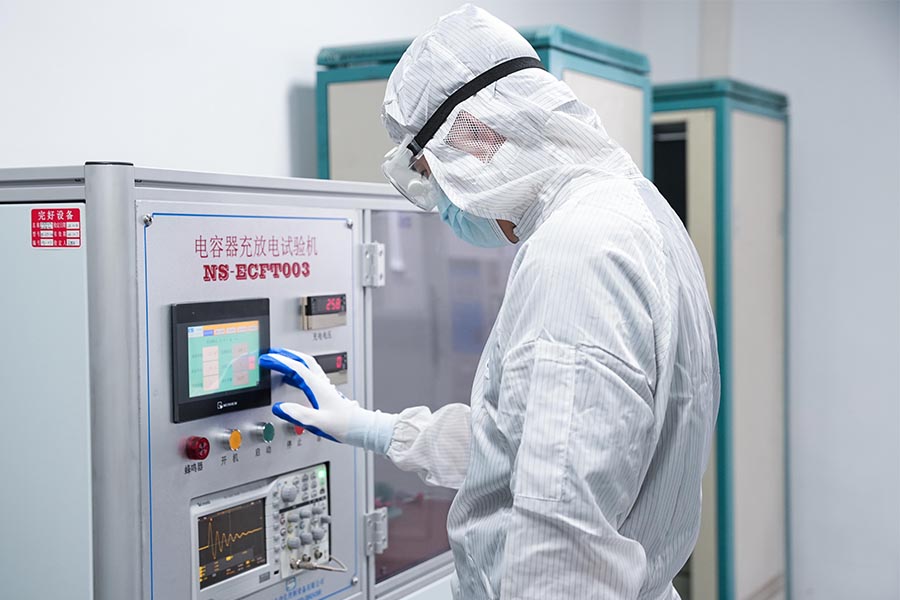

  • Test wydajności w laboratorium Walson
