Za kulisami: 10-etapowa podróż po produkcji kondensatorów foliowych do zastosowań wymagających dużej mocy

Kondensator foliowy są szeroko stosowane w zastosowaniach wymagających dużej mocy, takich jak ładowanie pojazdów elektrycznych i systemy energii odnawialnej, ze względu na ich wysoką wytrzymałość dielektryczną. Główne procesy produkcyjne są następujące:

1. Metalizacja: Na folii nanoszona jest próżniowo warstwa metalu (np. cynku i aluminium) o grubości nano. Warstwa ta umożliwia samonaprawę – zlokalizowane awarie izolują uszkodzenia bez uszkodzenia całego kondensatora.

2. Cięcie: Szeroka folia jest precyzyjnie cięta na wymagane szerokości. Krawędzie muszą być czyste i pozbawione zadziorów, aby zapobiec zwarciom.

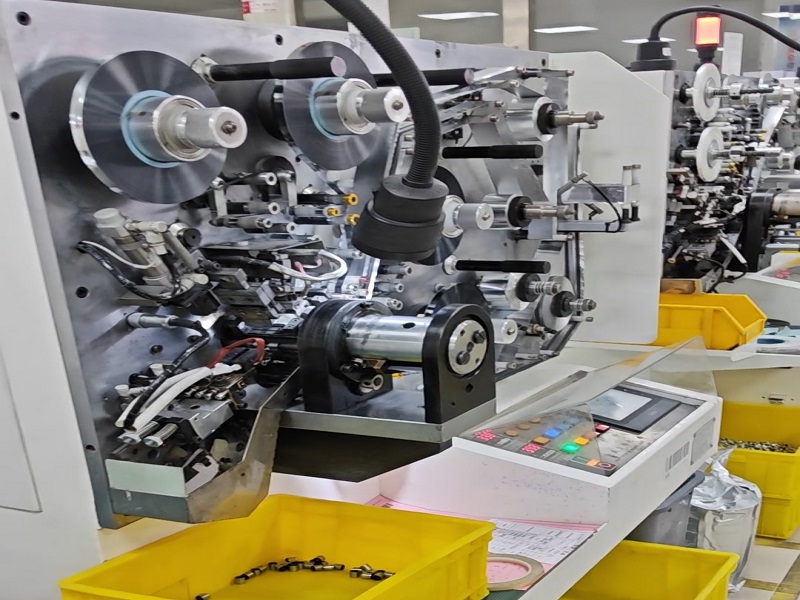

3. Nawijanie: Dwie warstwy folii są nawinięte w cylindryczny rdzeń z przesuniętymi krawędziami, odsłaniając warstwy metalu na obu końcach w celu zapewnienia połączenia elektrycznego.

4. Spłaszczenie: Okrągły rdzeń jest wciśnięty w płaski kształt, aby poprawić efektywność przestrzenną i rozpraszanie ciepła.

5. Schooping (zakończenie metalizacji): Stopiony metal (np. cynk) jest natryskiwany na oba końce rdzenia, tworząc przewodzące powierzchnie końcowe, które łączą wszystkie elektrody wewnętrzne równolegle.

6. Łagodzenie stresu: Obróbka cieplna usuwa wewnętrzne naprężenia folii, zapewniając stabilną pojemność.

7. Uzdrowienie (Aktywacja): Stosowane jest napięcie wyższe niż wartość znamionowa, aby aktywnie rozkładać i izolować defekty, poprawiając niezawodność.

8. Spawanie końcowe: Zaciski zewnętrzne mocuje się na stałe do elektrod rdzeniowych za pomocą zgrzewania oporowego lub laserowego.

9. Powłoka: Aby zwiększyć odporność na wilgoć i izolację, stosuje się lakier izolacyjny.

10. Zalewanie/formowanie: Rdzeń jest umieszczony w obudowie PPS i zalany żywicą epoksydową, aby zapewnić najwyższą ochronę mechaniczną i środowiskową.
Po wykonaniu tych kroków kondensatory są testowane i wysyłane.
