Podstawowa wiedza i zastosowania kondensatorów filmowych

Kondensatory filmowe to elementy elektroniczne, które wykorzystują folii plastikowe jako dielektryki, szeroko stosowane w różnych obwodach. Ich podstawowa struktura składa się z elektrod metalowych (aluminium lub cynku) i dielektryków folii z tworzywa sztucznego (np. PET, O PP), wytwarzane przez procesy uzwojenia lub układania w stosy i zamknięte z żywicą epoksydową lub futerami z tworzywa sztucznego. Ten projekt zapewnia im niepolistość, rezystancję wysokiego napięcia i niskie straty, co czyni je idealnymi do obwodów prądu przemiennego o wysokiej częstotliwości.

Funkcje i zalety

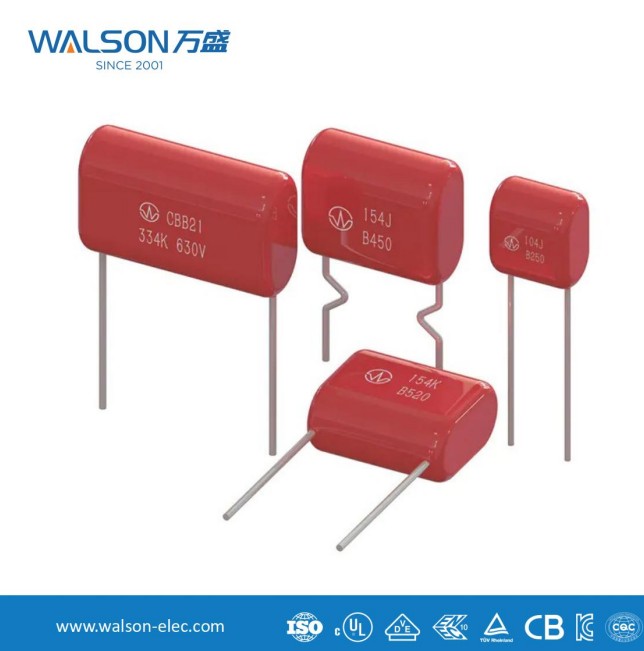

Kondensatory filmowe wykazują niezwykłe korzyści wydajności. Po pierwsze, oferują doskonałą stabilność temperatury, przy minimalnej zmienności pojemności w odległości -40 ° C do 105 ° C, odpowiednie dla trudnych środowisk. Po drugie, ich niska strata dielektryczna (tanΔ <0,001) minimalizuje odpady energetyczne. Ponadto samowystarczalna własność (odzyskiwanie izolacji po zlokalizowanym rozpadzie w metalizowanych filmach) przedłuża żywotność. Na przykład kondensatory folii polipropylenu (CBB) wytrzymują prądy wysokiego impulsu w falownikach, podczas gdy kondensatory folii poliestrowe (CL) są powszechnie stosowane w obwodach filtrowania i sprzęgania.

Typowe zastosowania

Pole przemysłowe : Kondensatory biegowe generują moment obrotowy poprzez przesunięcie fazowe w celu napędzania silników indukcyjnych jednofazowych; Obwody Snubber w elektronice energetycznej wykorzystują kondensatory filmowe do wchłaniania skoków napięcia, chroniąc moduły IGBT.

Energia odnawialna : Kondensatory DC-Link w falownikach PV wymagają wysokiej tolerancji prądu tętnienia, gdzie metalizowane kondensatory folii polipropylenu (MKP) są preferowane z powodu niskiego ESR. Pojazd elektryczny na pokład ładowarki (OBC) również polegają na ich wysokiej niezawodności.

Elektronika konsumpcyjna : U sterowników LED kondensatory folii tłumią interferencję elektromagnetyczną (EMI), zwiększając wydajność energetyczną.

Trendy technologiczne

Wraz ze wzrostem 5G i IoT wymagania dotyczące wyższych częstotliwości i miniaturyzacji napędzają innowacje w technologii kondensatorów filmowych. Na przykład metalizacja nanoskali poprawia gęstość energii, a materiały biodegradowalne są zgodne z celami przyjaznymi dla środowiska. Przyszłe aplikacje rozszerzy się w inteligentnych siatkach i systemach ładowania bezprzewodowego.
