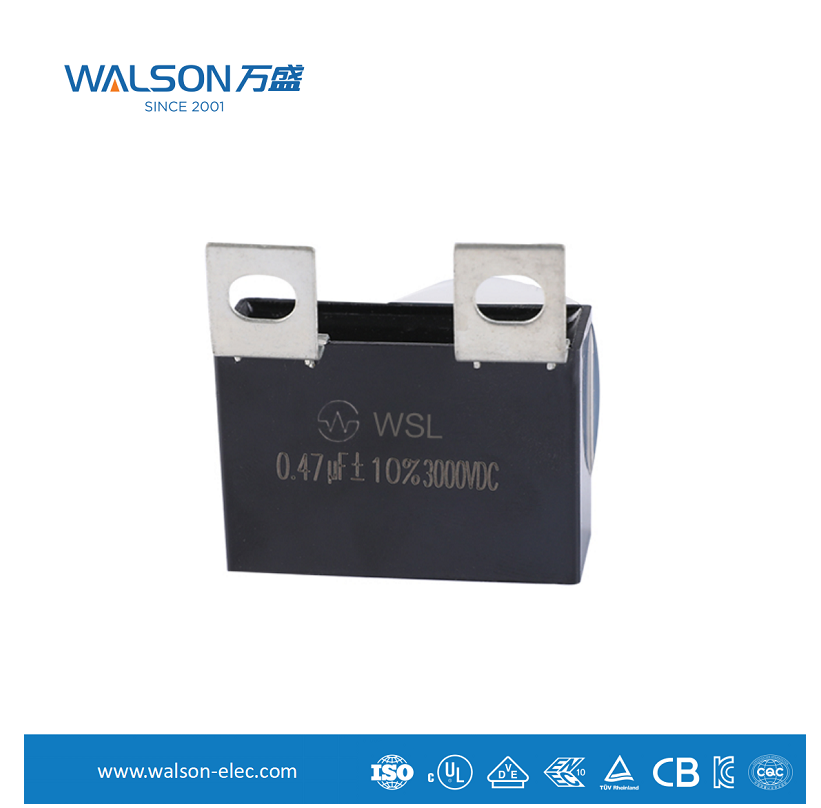

Charakterystyka i zastosowanie kondensatorów tłumiących

Co to jest kondensator tłumiący?

A kondensator tłumiący , znany również jako kondensator buforowy , to specjalny typ kondensatora używany do tłumienia skoków napięcia w obwodzie , zmniejszania zakłóceń elektromagnetycznych i ochrony urządzeń przełączających . Zwykle łączy się go szeregowo z rezystorem, a następnie równolegle przez urządzenie przełączające (takie jak IGBT, MOSFET lub tyrystor), które wymaga zabezpieczenia, lub przez węzeł, w którym występuje skok napięcia.
Jego podstawową funkcją nie jest dostarczanie energii, ale „absorbowanie” lub „buforowanie” szkodliwej, chwilowej nadmiaru energii.

Kluczowe cechy

Charakterystyka kondensatora tłumiącego określa jego wydajność i możliwe scenariusze. Jego główne cechy są następujące:

1. Wytrzymałość na wysokie napięcie i wysoka odporność na impulsy

Musi być w stanie wytrzymać chwilowe skoki wysokiego napięcia, które są znacznie wyższe niż normalne napięcie robocze obwodu.
Jego konstrukcja i materiały pozwalają mu wytrzymać powtarzające się impulsy prądu o dużym natężeniu bez uszkodzeń.

2. Niska równoważna indukcyjność szeregowa

Jest to jeden z krytycznych parametrów kondensatora tłumiącego. Skoki napięcia zmieniają się niezwykle szybko i jeśli indukcyjność pasożytnicza kondensatora jest zbyt duża, utrudni to szybką zmianę prądu, przez co nie pochłonie skoku na czas.

Aby zmniejszyć ESL, kondensatory tłumiące zazwyczaj wykorzystują specjalne konstrukcje, takie jak:

Laminowane konstrukcje cienkowarstwowe, takie jak kondensatory z folii polipropylenowej, są powszechnie stosowanymi kondensatorami tłumiącymi.

Pakiet płaski: Zmniejsza obszar pętli prądowej, zmniejszając w ten sposób indukcyjność.

Konstrukcja wielopinowa: Zapewnia równoległe połączenia wewnętrzne, dodatkowo zmniejszając ESL i równoważną rezystancję szeregową.

3. Niska równoważna rezystancja szeregowa

Niski ESR oznacza, że kondensator generuje mniej ciepła podczas pochłaniania energii, co skutkuje wysoką wydajnością i długą żywotnością.
W zastosowaniach przełączania wysokiej częstotliwości wzrost temperatury spowodowany przez ESR jest jedną z głównych przyczyn awarii kondensatora.

4. Wysoka stabilność i długa żywotność

kondensatory tłumiące działają w trudnych warunkach elektrycznych i wymagają stabilności temperaturowej, charakterystyki częstotliwościowej i długiej żywotności. Kondensatory foliowe polipropylenowe wyróżniają się pod tym względem.

5. Możliwość szybkiego reagowania

Może szybko reagować na zmiany napięcia na poziomie nanosekund oraz ładować i rozładowywać w odpowiednim czasie.

Podstawowa funkcja i zasada działania

Mówiąc najprościej, kondensator tłumiący wykorzystuje podstawową cechę polegającą na tym, że napięcie na kondensatorze nie może się gwałtownie zmienić.
Kiedy nastąpi skok napięcia: kondensator zapewnia ścieżkę o niskiej impedancji, natychmiast pochłaniając (ładowując) nadmiar ładunku generowanego przez impuls, „spłaszczając” w ten sposób szczyt napięcia.

Po minięciu skoku napięcia: kondensator powoli uwalnia (rozładowuje) zmagazynowaną energię poprzez połączony szeregowo z nim rezystor, rozpraszając pochłoniętą energię w postaci ciepła w rezystorze.

Funkcja rezystorów szeregowych:

Ogranicz prąd rozładowania kondensatora, aby zapobiec tworzeniu się nadmiernego prądu rozruchowego na urządzeniu przełączającym, gdy jest ono włączone.
Tłumienie można osiągnąć za pomocą obwodu rezonansowego LC składającego się z kondensatorów i indukcyjności pasożytniczej obwodu, aby zapobiec oscylacjom.
Główne obszary zastosowań
Kondensatory tłumiące są szeroko stosowane we wszystkich obwodach energoelektronicznych z szybkim przełączaniem i obciążeniami indukcyjnymi.

1. Przełączenie zasilania
Służy do pochłaniania skoków napięcia na tranzystorach przełączających moc, ochrony tranzystorów MOSFET lub IGBT, redukcji szumów przełączania i poprawy kompatybilności elektromagnetycznej.

2. Napędy silnikowe i przetwornice częstotliwości
W mostku falownika przekroczenie napięcia jest połączone równolegle z urządzeniami mocy, takimi jak IGBT, aby stłumić przekroczenie napięcia podczas przełączania, które jest spowodowane głównie obciążeniami indukcyjnymi, takimi jak silniki, i indukcyjnością pasożytniczą w liniach. Ma to kluczowe znaczenie dla ochrony drogich modułów mocy.

3. Obwód korekcji współczynnika mocy
W obwodach wzmacniających PFC obwody buforowe pomagają wygładzić napięcie w węzłach przełączających, poprawiając wydajność i niezawodność.

4. Falownik/Konwerter
W urządzeniach takich jak falowniki fotowoltaiczne i UPS służy do ochrony głównych urządzeń przełączających zasilanie i zapewnienia stabilnej pracy systemu.

5. Ogrzewanie indukcyjne
Zastosowania te obejmują wysoką częstotliwość przełączania, dużą moc oraz wyjątkowo wysokie napięcie i obciążenie prądowe, co czyni kondensatory tłumiące niezbędnym elementem ochronnym.

6. Obwód sterujący lasera półprzewodnikowego
Służy do tłumienia skoków i dzwonienia impulsu prądu napędu, zapewniając stabilność i żywotność wyjścia lasera.

7. Elektronika samochodowa
W sterownikach silników pojazdów elektrycznych/hybrydowych i przetwornicach DC-DC środowisko pracy jest trudne, a wymagania dotyczące niezawodności są niezwykle wysokie, dlatego powszechnie stosuje się wysokowydajne kondensatory tłumiące.

8. Kuchenka indukcyjna
Absorbowanie odwrotnego napięcia szczytowego na tranzystorze mocy jest typowym, niedrogim i niezawodnym rozwiązaniem.
