Jak kondensatory filmowe DC-Link przekształcają elektronikę elektroniczną i systemy magazynowania energii

Pojawiające się wyzwania w zakresie elektroniki energetycznej i magazynowania energii

Szybki rozwój pojazdów elektrycznych, fotowoltaicznych systemów magazynowania energii i inteligentnych sieci wprowadziło wyzwania dla elektroniki energetycznej i urządzeń do magazynowania energii. Konwencjonalne kondensatory elektrolityczne mają trudności z utrzymaniem wydajności w warunkach wysokiej częstotliwości, wysokiego napięcia i wysokiej temperatury, co powoduje krótsze życie, wyższe straty i niewystarczającą stabilność. Na tym tle, Kondensator filmu DC-Link S pojawiły się jako podstawowy element zdolny do rozwiązania tych ograniczeń. Ich połączenie tolerancji wysokiego napięcia, niskiej równoważnej oporności szeregowej (ESR) i przedłużonego życia operacyjnego umieściło je w sercu nowoczesnej elektroniki energetycznej i zastosowań magazynowania energii.

Stabilizując napięcia magistrali DC, łagodzenie interferencji elektromagnetycznej (EMI) i zwiększając efektywność energetyczną, kondensatory filmowe DC-Link zapewniają niezawodne rozwiązania zarządzania energią dla pojazdów elektrycznych, systemów magazynowania energii i falowników przemysłowych. Ich rola staje się coraz ważniejsza we wspieraniu wysokiej wydajności i trwałości wymaganej przez współczesne systemy.

Rodzaje kondensatorów filmowych

Kondensatory filmowe można podzielić na podstawie materiału, struktury i zastosowania dielektrycznego. Każdy typ oferuje wyraźne cechy odpowiednie dla różnych systemów elektronicznych i zasilania.

1. Klasyfikacja przez materiał dielektryczny

Kondensatory folii polipropylenu (PP)

Kondensatory polipropylenowe mają niską utratę dielektryczną, minimalną absorpcję, wysoką odporność na izolację i dobrą tolerancję w wysokiej temperaturze. Są one powszechnie stosowane w falownikach o wysokiej częstotliwości, zastosowaniach DC-Link, pojazdach elektrycznych i precyzyjnej elektronice mocy.

Kwapaciory folii poliestrowe (PET / Mylar)

Kondensatory poliestrowe są opłacalne, kompaktowe i mają umiarkowane oceny napięcia. Są one szeroko stosowane w ogólnej elektronice mocy, obwodach filtrowania oraz aplikacjach sprzęgających lub oddzielenia.

Kondensatory folii polistyrenu (PS)

Kondensatory polistyrenowe zapewniają wyjątkowo niską stratę dielektryczną i wysoką precyzję. Są idealne do precyzyjnych obwodów analogowych, czasów i zastosowań oscylatorów.

Kondensatory folii poliimidów (PI)

Kondensatory poliimidowe są odnotowane ze względu na stabilność i niezawodność w wysokiej temperaturze, co czyni je odpowiednimi do lotu, kontroli przemysłowej i systemów elektronicznych o wysokiej temperaturze.

Złożone kondensatory folii

Złożone kondensatory folii łączą wiele materiałów filmowych, aby osiągnąć tolerancję wysokiego napięcia i niski ESR. Są one powszechnie stosowane w systemach magazynowania energii, zastosowaniach DC-Link o wysokim napięciu i falownikach na poziomie siatki.

2. Klasyfikacja według struktury

Rana (zwinięte) kondensatory

Te kondensatory są wytwarzane przez toczenie cienkich warstw z metalową folią. Oferują duże zakresy pojemności i są odpowiednie do zastosowań o dużej mocy.

Kondensatory filmowe ułożone / metalizowane

Ułożone lub metalizowane kondensatory filmowe mają warstwowe filmy, często z metalowanymi warstwami. Są kompaktowe, mają silne możliwości samodzielnego odzyskiwania i są idealne do zastosowań o wysokiej częstotliwości i wysokim napięciu.

3. Klasyfikacja według funkcji i aplikacji

Kondensatory filmowe DC-Link

Kondensatory folii DC-Link są przeznaczone do wygładzania napięcia magistrali DC i magazynowania energii. Charakteryzują się niską tolerancją ESR, tolerancją wysokiego napięcia i długą żywotnością operacyjną.

Filtrowanie i sprzężenie kondensatorów filmowych

Kondensatory te, stosowane w filtowaniu zasilania, sprzęganiu sygnałów i oddzieleniu, oferują szeroki zakres pojemności i niskie straty.

Kondensatory folii emi

Kwapeniory supresji EMI są zaprojektowane w celu zmniejszenia interferencji elektromagnetycznej. Oferują one wydajność i niezawodność o wysokiej częstotliwości, chroniąc wrażliwe systemy elektroniczne.

Wybór odpowiedniego kondensatora filmowego: co musisz wiedzieć

Wybór odpowiedniego pojemnika filmowego ma kluczowe znaczenie dla zapewnienia niezawodnej wydajności, wydajności i długowieczności w elektronice energetycznej, systemach magazynowania energii i obwodach elektronicznych. Należy uznać kilka kluczowych czynników pasujących do cech kondensatora do zamierzonej aplikacji.

1. Zrozumienie wymagań dotyczących aplikacji

Ocena napięcia i tolerancja

Kondensator musi wytrzymać napięcie robocze systemu z odpowiednim marginesem bezpieczeństwa. Zastosowania wysokiego napięcia, takie jak falowniki DC-Link lub systemy magazynowania energii, wymagają kondensatorów o ocenach wysokiego napięcia, podczas gdy ogólne obwody elektroniczne mogą wykorzystywać kondensatory niższych ocen.

Wartość pojemności

Wymagana pojemność zależy od konkretnej funkcji, takiej jak filtrowanie, magazynowanie energii lub sprzężenie. Dokładne obliczenia zapewniają stabilność systemu i zapobiega nadmiernej lub niedostatecznej kompensacji.

Częstotliwość i prąd falowy

Zastosowania i systemy przełączania o wysokiej częstotliwości o znacznych prądach falowych wymagają kondensatorów o niskiej ESR i stabilnej wydajności przy ciągłych obciążeniach prądu przemiennego lub pulsujących. W tych warunkach często preferowane są kondensatory polipropylenu (PP).

2. Rozważania dotyczące materiałów

Polipropylen (PP) vs. poliester (PET)

Kondensatory folii PP oferują niskie straty, wysoką odporność na izolację i tolerancję wysokiego napięcia, co czyni je idealnymi do zastosowań DC-Link i wysokiej częstotliwości. Kondensatory PET są opłacalne, kompaktowe i odpowiednie do ogólnych potrzeb filtrowania lub sprzęgania.

Materiały specjalne

Kondensatory polistyrenu (PS) i Polimiimid (PI) zapewniają precyzyjną wydajność i stabilność w wysokiej temperaturze dla wymagających obwodów analogowych lub elektroniki przemysłowej. Konieczne jest stosowanie folii kompozytowych przy połączeniu tolerancji wysokiego napięcia z niskim ESR.

3. Czynniki strukturalne i funkcjonalne

Rana kontra konstrukcja ułożona

Kondensatory ran (zwinięte) zapewniają większą pojemność i są odpowiednie do zastosowań o dużej mocy, podczas gdy kondensatory folii ułożone lub metalizowane oferują kompaktowe rozmiary, zdolność samoleczenia i wydajność o wysokiej częstotliwości.

Określone wymagania funkcjonalne

W przypadku zastosowań DC-Link priorytetyzuj niski ESR i zdolność prądu o wysokiej falistości. W celu supresji EMI skup się na kondensatorach zaprojektowanych do obsługi hałasu i zakłóceń o wysokiej częstotliwości. Zastosowania filtrowania i sprzęgania mogą podkreślać stabilność pojemności i wydajność termiczną.

Rozważania dotyczące środowiska i niezawodności

Kondensatory filmowe muszą niezawodnie działać w zamierzonych warunkach środowiskowych, w tym ekstremach temperatury, wilgotności i naprężeniu mechanicznym. Wysokiej jakości kondensatory o solidnej izolacji i właściwej kapsułkowania zapewniają długoterminowe wydajność i bezpieczeństwo w wymagających aplikacjach przemysłowych, motoryzacyjnych lub magazynujących energię.

Podsumowanie i najlepsze praktyki

Wybór odpowiedniego kondensatora folii wymaga starannej równowagi między oceną napięcia, pojemnością, reakcją częstotliwości, właściwościami materiału, strukturą i względami środowiskowymi. Zrozumienie wymagań operacyjnych systemu i dopasowanie ich do cech kondensatora zapewnia wydajność, niezawodność i długowieczność.

Podstawy kondensatorów filmowych DC-Link

Kondensatory linków DC znajdują się w magistrali DC Power Electronic Systems. Ich główne funkcje obejmują wygładzanie napięcia magistrali prądu stałego, pochłanianie skoków prądu i zapewnienie chwilowej energii podczas nagłe zmiany obciążenia. W zależności od składu i konstrukcji materiału kondensatory filmowe DC-Link można podzielić na kilka rodzajów. Kondensatory poliestru (PET) DC-Link oferują opłacalne roztwory odpowiednie do ogólnych zastosowań elektronicznych zasilania o umiarkowanej tolerancji napięcia i długości życia. Pojemniki DC-Link polipropylenu (PP) zapewniają wyższe możliwości obsługi napięcia i niższy ESR, dzięki czemu są idealne do falowników o wysokiej częstotliwości i napędach silnikowych w pojazdach elektrycznych. Złożone kondensatory folii łączą wydajność wysokiego napięcia z niską cechą ESR, dzięki czemu są dobrze odpowiednie do systemów magazynowania energii i zastosowań przemysłowych o wysokim napięciu.

Podstawowa wydajność i zalety technologiczne

Kondensatory filmowe DC-Link wykazują wiele zalet, które sprawiają, że są niezbędne dla nowoczesnej elektroniki energetycznej. Ich tolerancja wysokiego napięcia umożliwia działanie w systemach o napięciach od kilkuset do ponad tysiąca woltów. Niski ESR minimalizuje straty energii i wytwarzanie ciepła, poprawiając ogólną wydajność systemu. Charakterystyka wysokiej częstotliwości zapewnia stabilną wydajność nawet pod dziesiątkami warunków przełączania kiloherców. Rozszerzona żywotność operacyjna, często przekraczająca 100 000 godzin, zapewnia niezrównaną trwałość. Ponadto nieodłączne możliwości tłumienia EMI pomagają zachować integralność systemu poprzez zmniejszenie zakłóceń w czułe komponenty. Te połączone atrybuty stanowią kondensatory folii DC jako kluczowe elementy w zapewnieniu stabilności i wydajności elektrycznych systemów i urządzeń magazynowych energii.

Porównania materiałowe i strukturalne

Wydajność, żywotność i odpowiednie zastosowania kondensatorów filmu DC Link różnią się znacznie w zależności od zastosowanych materiałów.

Porównanie wydajności kondensatorów filmu DC-Link przez materiał

Pojemniki z folii polipropylenowej wyróżniają się w środowiskach o wysokim napięciu i wysokiej częstotliwości ze względu na ich niski ESR, oferując minimalne straty energii i poprawę zarządzania termicznego. Kondensatory poliestrowe zapewniają stabilną wydajność przy niższych kosztach ogólnych zastosowań przemysłowych, podczas gdy materiały kompozytowe zapewniają równowagę tolerancji i stabilności napięcia, szczególnie odpowiednich do przechowywania energii i zastosowań na poziomie siatki.

Rola w falownikach

W systemach falowników kondensatory filmu DC-Link są niezbędne do utrzymania stabilności napięcia w autobusie DC i pochłaniania prądowych skoków, które w przeciwnym razie mogłyby podkreślić przełączniki półprzewodników. Odgrywają kluczową rolę w zmniejszaniu interferencji elektromagnetycznej, zwiększając w ten sposób ogólną niezawodność systemu. Ich niskie cechy ESR przyczyniają się do poprawy wydajności i długotrwałego życia operacyjnego, szczególnie w warunkach przełączania o wysokiej częstotliwości. Dzięki zintegrowaniu kondensatorów filmu DC-Link systemy falownika osiągają wyższą wydajność konwersji energii, niższe straty cieplne i większą stabilność operacyjną, które są kluczowe dla zastosowań o wysokiej wydajności.

Zastosowania w pojazdach elektrycznych

W pojazdach elektrycznych kondensatory filmu DC-Link są niezbędne w systemach napędu silnikowego. Zapewniają stabilne napięcie magistrali DC, umożliwiając precyzyjną kontrolę silnika i dostarczanie energii podczas przyspieszenia i hamowania regeneracyjnego. Ich niski ESR zmniejsza utratę energii, przedłużając żywotność baterii i zwiększając wydajność pojazdu. Dzięki wchłanianiu przejściowej energii i stabilizując poziomy napięcia, kondensatory filmowe DC-Link poprawiają wydajność zarządzania energią pojazdów elektrycznych, wspierając dłuższy zasięg i wyższą wydajność.

Znaczenie w systemach magazynowania energii

W systemach magazynowania energii kondensatory filmowe DC-Link odgrywają kluczową rolę w równoważeniu banków baterii i superkondensatorów. Utrzymują stabilne napięcie magistrali DC, zapewniając natychmiastową energię podczas wahań obciążenia i zapobiegając napięciem. Tolerancja wysokiego napięcia i niskie straty tych kondensatorów zwiększają reakcję i niezawodność instalacji magazynowania energii. Właściwie zoptymalizowane ustalenia kondensatora i wybór parametrów przyczyniają się do poprawy efektywności energetycznej i stabilności systemu, zapewniając spójną wydajność w szerokim zakresie warunków pracy.

Przyszłe trendy i innowacje

Ewolucja kondensatorów filmowych DC-Link jest kierowana postępami w metodologiach materiałów i projektowania. Pojawiające się filmy wysokiego napięcia o niższym ESR i lżejszych budownictwa obiecują poprawiły gęstość energii i wydajność. Inteligentne projekty modułów z osadzonymi czujnikami ułatwiają monitorowanie w czasie rzeczywistym i konserwację predykcyjną. Modułowe i znormalizowane roztwory kondensatorów umożliwiają bezproblemową integrację z falownikami i systemami magazynowania energii, podczas gdy ulepszenia dla wysokiej temperatury i wydajności o wysokiej częstotliwości poszerzają ich zastosowanie w środowiskach przemysłowych i motoryzacyjnych. Innowacje te nadal wzmacniają centralną rolę kondensatorów filmowych DC-Link w kształtowaniu nowoczesnej elektroniki energetycznej i rozwiązań magazynowania energii.

Status rynku i krajobraz konkurencyjny

Globalny rynek kondensatorów filmowych DC-Link nadal się rozwija, napędzany rosnącym przyjęciem pojazdów elektrycznych, fotowoltaicznych magazynów energii i systemów automatyki przemysłowej.

DC-Link Film Kondensator i zastosowania rynkowe

Kondensatory DC-Link polipropylenowe dominują z wysokiej klasy zastosowań falownika i pojazdów elektrycznych z powodu wydajności. Kondensatory na bazie poliestru są szeroko stosowane w wrażliwych kosztach zastosowaniach przemysłowych, podczas gdy kondensatory supresji EMI obsługują różnorodne środowiska elektroniczne ze stabilnym popytem pomimo wysokiej konkurencji. Krajobraz rynkowy odzwierciedla rosnące znaczenie tych kondensatorów w zastosowaniach o wysokiej wydajności, z ciągłym wzrostem w sektorach elektroniki energetycznej i magazynowania energii.

Transformacyjna moc kondensatorów filmu DC-Link

Kondensatory filmowe DC-Link, z ich połączeniem tolerancji wysokiego napięcia, niskiego ESR, długiej żywotności i tłumienia EMI, redefiniują standardy wydajności w systemach elektroniki i magazynowania energii. Stabilizują obsługę falownika, optymalizują zarządzanie energią napędu silnikowego w pojazdach elektrycznych oraz poprawiają reakcję i niezawodność systemu magazynowania energii. W miarę rozwoju innowacji materialnych i inteligentnych projektów, kondensatorzy filmowe DC-Link będą odgrywać coraz ważniejszą rolę w zasilaniu przyszłości elektroniki energetycznej i magazynowania energii, zapewniając wydajne, niezawodne i trwałe rozwiązania do zastosowań energetycznych nowej generacji.

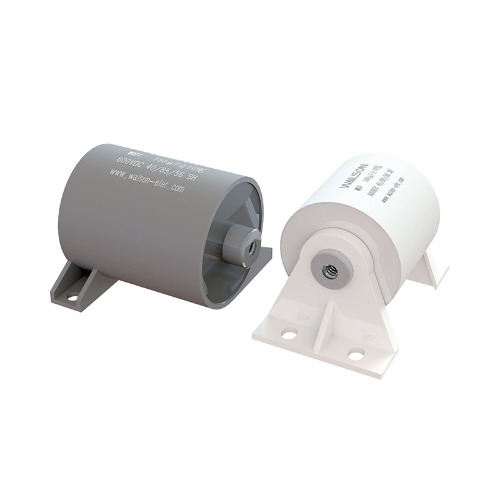

Dlaczego kondensatory filmowe Walson Electronics są właściwym wyborem dla Twojego projektu

Wybór odpowiedniego kondensatora filmowego jest niezbędny dla niezawodności, wydajności i długowieczności nowoczesnych systemów elektronicznych i zasilania. Kondensatory filmowe Walson Electronics wywarły reputację wysokiej jakości projektowania, solidnej wydajności i możliwości adaptacji w szerokim zakresie zastosowań, co czyni je idealnym wyborem dla projektów inżynieryjnych, które wymagają precyzji i trwałości.

1. Wydajność i niezawodność

Wysokie napięcie i tolerancja temperatury

Kondensatory Walson Electronics są zaprojektowane w celu wytrzymania środowisk i temperatur wysokiego napięcia, zapewniając stabilną wydajność w wymagających aplikacjach, takich jak falowniki DC-Link, systemy magazynowania energii i napędy silnikowe. Ich niska równoważna oporność szeregowa (ESR) minimalizuje straty energii i wytwarzanie ciepła, wspierając długoterminową niezawodność operacyjną.

Długa żywotność i trwałość

Zaprojektowane z wysokiej jakości filmami dielektrycznymi i zaawansowanymi technikami produkcyjnymi, kondensatory filmowe Walsona oferują przedłużone życie nawet przy ciągłym przełączaniu wysokiej częstotliwości i warunkach Ripple. Ta trwałość zmniejsza potrzeby konserwacji i obsługuje nieprzerwane działanie w krytycznych systemach.

2. Opcje materiałowe i strukturalne

Szeroki zakres materiałów dielektrycznych

Od polipropylenu (PP) do zastosowań DC-Link o wysokiej częstotliwości do poliestru (PET) do ogólnego filtrowania, Walson zapewnia kompleksowy wybór materiałów dielektrycznych. Każdy typ kondensatora jest zoptymalizowany pod kątem określonych wymagań dotyczących wydajności, zapewniając kompatybilność z różnorodnymi potrzebami projektu.

Zaawansowane projekty budowlane

Walson Electronics oferuje zarówno kondensatory filmowe (zwinięte), jak i ułożone (metalizowane). Pojemniki ran zapewniają wysoką pojemność i obsługę mocy, podczas gdy projekty ułożone zapewniają kompaktowe, możliwości samoleczenia i wydajność o wysokiej częstotliwości, umożliwiając inżynierom wybrać idealne rozwiązanie dla dowolnej architektury systemu.

3. Optymalizowane do wyspecjalizowanych aplikacji

Kondensatory DC-Link do elektroniki energetycznej

Kondensatory folii DC-Link Walsona stabilizują napięcie, pochłaniają prądowe skoki i obsługują efektywność energetyczną w falownikach o dużej mocy i systemach napędu silnikowego. Ich precyzyjna konstrukcja zapewnia minimalne straty, ulepszoną reakcję systemu i zwiększoną niezawodność.

Rozwiązania tłumienia i magazynowania energii EMI

W przypadku zastosowań wrażliwych na EMI Walson zapewnia pojemniki, które zmniejszają zakłócenia, chronią wrażliwą elektronikę i utrzymują integralność systemu. W systemach magazynowania energii ich kondensatory zwiększają stabilność i reakcję napięcia, zapewniając niezawodną wydajność w obciążeniach zmiennych.

Zapewnienie jakości i zgodność

Każdy kondensator elektroniki Walson przechodzi rygorystyczną kontrolę jakości, spełnia międzynarodowe standardy bezpieczeństwa i wydajności. Rygorystyczne testy zapewniają spójną pojemność, tolerancję napięcia i stabilność termiczną, zapewniając inżynierom projektom zaufanie do wdrażania tych komponentów w krytycznych zastosowaniach.

Wniosek

Kondensatory filmowe Walson Electronics łączą wysoką wydajność, wszechstronność materialną, solidną design i jakość zgodną z branżą, aby zapewnić niezawodne, wydajne i długotrwałe rozwiązania. Niezależnie od tego, czy w przypadku aplikacji DC-Link o wysokiej częstotliwości, supresji EMI czy magazynowania energii wybór Walson zapewnia, że ​​Twój projekt korzysta z sprawdzonej technologii, zmniejszonego ryzyka i zwiększonej ogólnej wydajności systemu.
