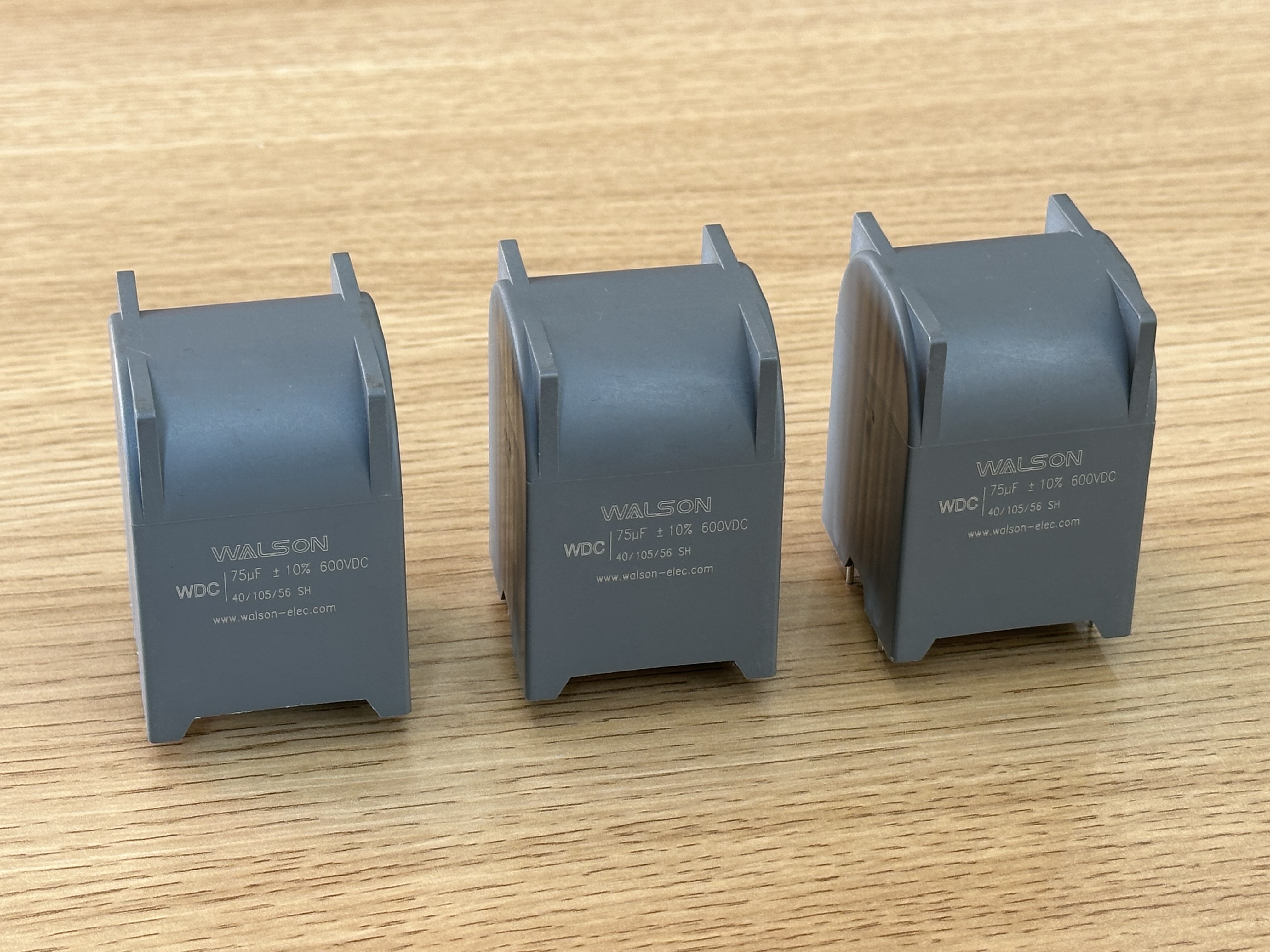

Interpretacja parametrów ESR/ESL kondensatorów foliowych i ich istotny wpływ na pracę sprzętu

W obwodach elektronicznych kondensator foliowy są szeroko stosowane ze względu na ich stabilność. Aby dogłębnie zrozumieć ich działanie, nie można zignorować dwóch kluczowych parametrów: równoważnej rezystancji szeregowej (ESR) i zastępczej indukcyjności szeregowej (ESL).

ESR (równoważna rezystancja szeregowa) odnosi się do rezystancji szeregowej wykazywanej przez kondensator podczas pracy. Nie jest to niezależny rezystor fizyczny, ale składa się ze strat wynikających z rezystancji elektrody, rezystancji styku i dielektryka. Obecność ESR prowadzi do dwóch głównych problemów: wytwarzanie ciepła i zmniejszona wydajność . Kiedy prąd tętniący przepływa przez kondensator, moc jest rozpraszana przez ESR (P = I² * ESR). Energia ta zamieniana jest na ciepło, podnosząc temperaturę wewnętrzną kondensatora. Zgodnie z teorią Arrheniusa, każde 10°C wzrostu temperatury powoduje często zmniejszenie żywotności kondensatora o połowę. Dlatego niski ESR ma kluczowe znaczenie dla zapewnienia długiej żywotności i wysokiej wydajności operacyjnej.

ESL (zastępcza indukcyjność szeregowa) wynika z pasożytniczej indukcyjności utworzonej przez przewody kondensatora i wewnętrzną strukturę elektrody. W zastosowaniach o niskiej częstotliwości wpływ ESL jest znikomy. Jednakże w obwodach przełączających wysokiej częstotliwości (takich jak zasilacze impulsowe i falowniki) ESL rezonuje z kondensatorem, tworząc reaktancję indukcyjną (XL = 2πfL). Powoduje to, że kondensator traci swoje pierwotne właściwości filtrujące przy wysokich częstotliwościach i może nawet powodować oscylacje lub skoki napięcia w obwodzie, zakłócając normalne działanie sprzętu.

Istotny wpływ na działanie sprzętu:

W przypadku urządzeń o dużej gęstości mocy, takich jak napędy pojazdów nowej generacji i falowniki fotowoltaiczne, szybkość zmian prądu (di/dt) jest niezwykle duża. Jeśli ESR kondensatora foliowego jest zbyt wysoka, ryzyko niekontrolowanej temperatury znacznie wzrasta. Jeśli ESL jest zbyt wysoki, nie może skutecznie absorbować przepięć generowanych podczas stanów przejściowych przełączania, co może potencjalnie uszkodzić urządzenia półprzewodnikowe mocy (takie jak IGBT). Dlatego wybór kondensatorów foliowych z niski ESR i niski ESL ma kluczowe znaczenie dla poprawy efektywności energetycznej, niezawodności i kompatybilności elektromagnetycznej (EMC) sprzętu.
